LEL可燃氣體在線監測儀在RTO系統中的作用

　　VOCs 排放量已接近或超過NOx 排放量，年排放量超過2 000 萬噸，是監管和處理重點。其主要來源于溶劑的產生和使用部門，化工和醫藥生產、燃料油的運輸和裝卸、機動車尾氣排放等過程。

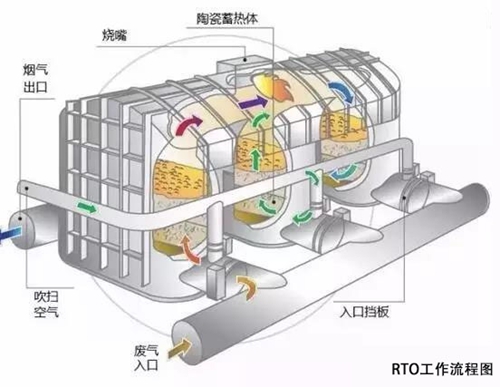

　　目前VOCs 廢氣有多種處理方法，主要包括冷凝回收、高沸點溶劑吸收、活性炭吸附、焚燒處置等。根據VOCs 廢氣產生特點及經濟性，RTO(蓄熱室氧化器)技術具有凈化效率高、污染物分解徹底、換熱效率高、節能、阻力低、風機裝機功率小等優點，對處理VOCs 有著較廣泛的應用前景。

　　本文將為大家介紹為什么要在廢氣處理設備焚燒爐廢氣入口安裝LEL在線監測裝置。

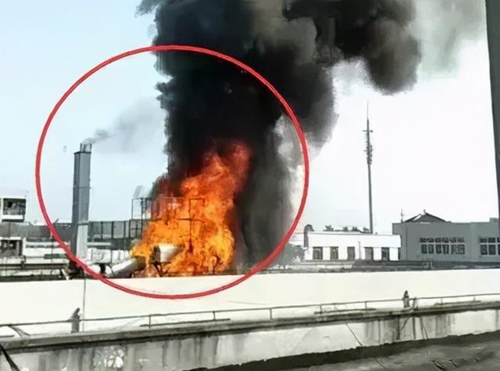

　　近些年隨著國家對環境保護的重視，RTO裝置已經成為生產過程中常用的環保設備。采用RTO 裝置處理VOCs 廢氣單位多為?；飞a(chǎn)或使用企業，使用過程中特別擔心出現爆炸。由于RTO 裝置的運行研究、設計規范和在線監控數據比較欠缺，出于安全考慮，目前RTO 裝置運行企業對接入VOCs 廢氣的類別及濃度比較保守。近些年RTO設備著火、爆炸的事故屢見不鮮。

　　由于RTO 裝置常采用明火進行工作，容易產生爆炸事故，是使用RTO 裝置比較關心的問題。廢氣的安全預處理措施主要包括：

　　(1)導靜電：風管、風機等廢氣輸送設備設施在不腐蝕情況下盡量選擇刷有石墨涂層的玻璃鋼、碳鋼或不銹鋼材質，并跨接、接地;同時避免直角彎頭及彎頭處尖角，防止廢氣輸送過程中因摩擦起靜電而無法導出。

　　(2)排積液：廢氣常因洗滌塔除霧效果不佳或冷卻作用而在風管中形成積液，積液中含有VOCs并不斷揮發至廢氣中，存在濃度升高現象，須定期排出。

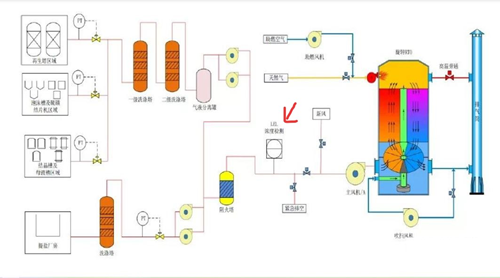

　　(3)測濃度：在RTO系統前一定距離設置在線(實時)LEL濃度監測儀，并與RTO系統廢氣導入閥、應急排空閥連鎖控制，距離根據檢測儀響應時間確定，當廢氣濃度超過25%LEL時，廢氣導入閥關閉，應急排空閥開啟，防止高濃廢氣進入RTO系統。

　　(4)泄爆：風管每隔一定間距設置泄爆閥，泄爆閥壓力低于風管承受應力;RTO系統前置洗滌塔在保證有效使用情況下選用低強度材質制作，以便爆炸發生時及時泄壓，減少爆炸損失。

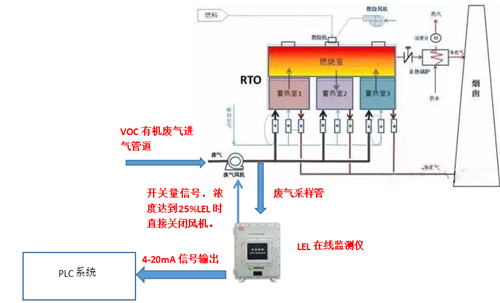

RTO控制系統圖

LEL在線監測儀系統

　　LEL在線監測儀系統(防爆型)

　　型號：XS-AMK-EX　　

      產品特點

　　★采用進口高精度可燃氣體傳感器

　　★八寸寬大觸摸屏顯示

　　★強大的聲光報警功能，超標自動報警

　　★模塊化設計，方便設備維護

　　★內置流量計、粉塵過濾器等組成的預處理系統

　　★采用防爆箱集成，防爆等級EX De IIBT4.IP65

　　★強大的本地數據存儲功能，可存儲3年以上歷史數據

　　★具有自動測試、自檢、故障報警、屏幕顯示、結果查詢等功能

　　★modbus通訊可連接上位機，兼容常規控制輸出方式：2路繼電器輸出

　　★全中文操作界面(可轉換成英文界面)

　　★防雨防灰塵外殼設計

　　★泵吸式采樣，主要監測廢氣處理設備進氣口廢氣是否超過爆炸下限。

　　★可增加4~8種監測因子，根據現場檢測氣體選配。

　　★帶繼電器輸出，可控制外部通風設備。

　　設備簡介

　　LEL在線監測儀系統(防爆型)可在線監測燃燒法有機廢氣處理設備進氣口有機可燃氣體的濃度，實時反饋有機可燃氣體濃度變化，并將檢測到的氣體濃度含量以4-20mA的電流信號提供給用戶于實現系統工藝自動控制。

　　LEL在線監測儀系統(防爆型)采用隔爆型設計，真空泵抽取式采樣監測?？稍O置報警點，當廢氣濃度達到設定的數值時，就會發出聲光報警，并啟動風機。防止廢氣治理設備發生爆炸事故。RTO設備大部分都安裝在防爆區域，LEL在線監測儀必須選配防爆型產品。

　　技術指標
